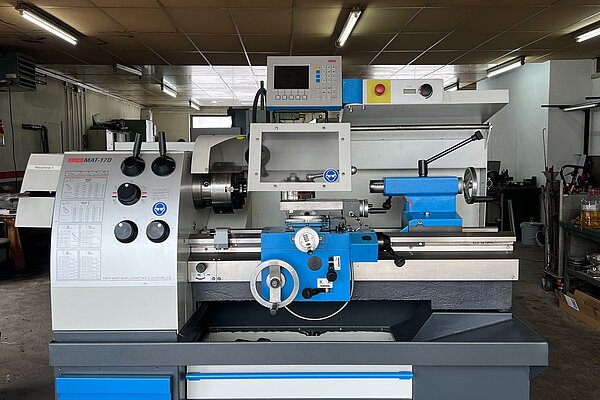

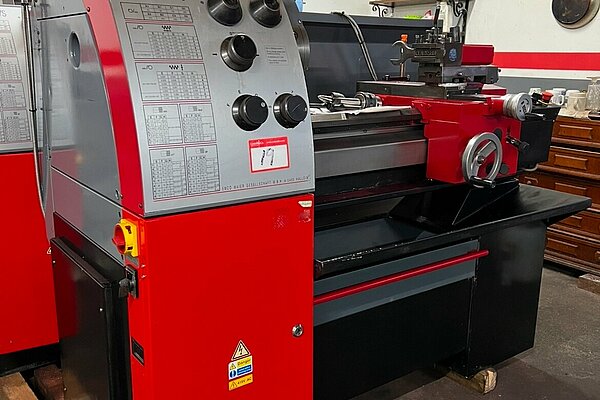

Drehmaschine EMCO Emcomat 17 S
Die Emcomat 17S Drehmaschine überzeugt durch ihre vielseitigen Einsatzmöglichkeiten und robuste Bauweise, ideal für präzise Dreharbeiten in der Werkstatt. Sie bietet eine Spitzenweite von 700 mm und eine Spitzenhöhe von 170 mm, was eine flexible Bearbeitung unterschiedlichster Werkstücke ermöglicht. Mit einem Umlaufdurchmesser von 340 mm über dem Bett und 190 mm über dem Planschlitten ist sie vielseitig einsetzbar. Der Längsschlitten hat einen Verschiebeweg von 600 mm, während der Planschlitten 220 mm und der Oberschlitten 110 mm Verschiebung bieten.
Die Hauptspindel der Emcomat 17S ist mit einer Spindelnase nach CAMLOCK DIN 55029 S5 und einer Spindelbohrung von 50 mm ausgestattet, was eine hohe Stabilität und Präzision gewährleistet. Der Planscheibendurchmesser und Futterdurchmesser betragen jeweils 200 mm, während die Spindeldrehzahlen zwischen 55 und 2.350 U/min variieren, was ideal für unterschiedliche Bearbeitungsanforderungen ist. Der leistungsstarke Antriebsmotor mit 3,2 kW bietet vielseitige Vorschubmöglichkeiten: Längsvorschübe von 0,045 bis 0,787 mm/U und Planvorschübe von 0,023 bis 0,406 mm/U.
Die Emcomat 17S ist zudem bestens für das Gewindeschneiden geeignet, mit einer breiten Palette an metrischen, zölligen und Modulgewinden. Der Reitstock verfügt über einen Pinolendurchmesser von 50 mm, eine MK 3 Innenkegelpinole sowie einen Pinolenhub von 120 mm. Mit einem Gesamtgewicht von 725 kg und kompakten Abmessungen von 1650 x 1060 x 1290 mm ist die Maschine sowohl stabil als auch platzsparend. Sie ist für den elektrischen Anschluss von 400 V/3 PE/50(60) Hz konzipiert und hat einen maximalen Schalldruckwert von 79 dB(A).
- Arbeitsbereich
- Spitzenweite 700 mm
- Spitzenhöhe 170 mm
- Umlaufdurchmesser über Bett 340 mm
- Umlaufdurchmesser über Planschlitten 190 mm
- Verschiebeweg des Längsschlittens 600 mm
- Verschiebeweg des Planschlittens 220 mm
- Verschiebeweg des Oberschlittens 110 mm
- Drehmeißelquerschnitt 20 x 20 mm
- Hauptspindel
- Spindelnase CAMLOCK DIN 55029 S5
- Spindelbohrung Ø 50 mm
- Planscheibendurchmesser 200 mm
- Futterdurchmesser 200 mm
- Spindeldrehzahlen55 – 2 350 U/min
- Drehzahlbereiche 55, 95, 160, 280, 470 800, 1 320, 2 350 U/min
- Antriebsmotor Leistung 3,2 kW
- Vorschubbereich Längsvorschübe 0,045 – 0,787 mm/U
- Planvorschübe 0,023 – 0,406 mm//U
- Gewindeschneidbereich
- Metrische Gewinde (Grundausstattung) 20 (0,4 – 7,0 mm)
- Metrische Gewinde 28 (0,4 – 7 mm)
- Zöllige Gewinde 32 (4 – 56 Gg/Zoll)
- Modulgewinde28 (0,2 – 3,5)
- Diam. Pitch-Gewinde32 (8 – 112)
- Reitstock
- Pinolendurchmesser50 mm
- Innenkegel der Pinole MK 3
- Pinolenhub120 mm
- Seitliche Verstellung+/–13 mm
- SchalldruckpegelSchalldruckwert max. DIN 4563577 dB(A)79
- Zulässige Werkzeuggewichte Fliegend 50 kg Mit Reitstock150 kg
- Elektrischer Anschluss
- Spannungsversorgung 400 V/3 PE/50(60) Hz
- Allgemeine Daten
- L x H x B der Maschine 1650 x 1060 x 1290 mm
- Drehspindel über Fußboden 1103 mm
- Gesamtgewicht 725 kg
Eigenschaft | Wert | Einheit |
---|---|---|
Baujahr | 2005 | |
Betriebsstunden | 500 | h |
Gewicht | 725 | kg |
Länge | 1650 | cm |
Breite | 1060 | cm |
Höhe | 1290 | cm |
Dateiname | Dateityp | Dateigröße | |
---|---|---|---|
emcomat_17_s.pdf | 526 KB | Download |
