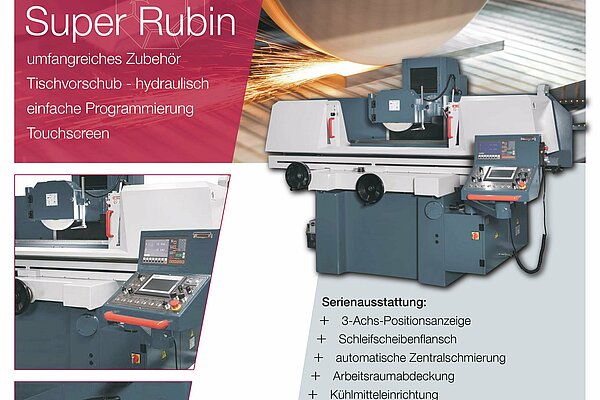

Flachschleifmaschine Weipert Super Rubin 600 x 300
- das Graugussmaschinengestell überzeugt mit Stabilität und Verwindungssteifigkeit, präzisen Führungen und hervorragender Verarbeitung
- alle Führungsbahnen werden von einer automatischen Zentralschmierung zuverlässig mit Schmierstoff versorgt
- der Arbeitsraum ist durch eine gut zugängliche Umhausung geschützt
- die leistungsfähige Kühlmittelpumpe ist mit Absaugeinheit kombiniert und bindet damit entstehenden Schleifstaub und Aerosol bei der Bearbeitung
Schleifspindel
- die Schleifspindel ist groß dimensioniert, dynamisch gewuchtet, komplett gedichtet und dauergeschmiert
- vorgespannte Präzisionslager ermöglichen ein Maximum an Schleifperformance und Zuverlässigkeit für viele Produktionsstunden
Programmierung
- die hochwertige Kugelumlaufspindel und der kraftvolle Servomotor garantieren Präzision und Wiederholgenauigkeit der Positionierung in der Y-Achse
- für Einrichtarbeiten und zum manuellen Verfahren der Schleifspindel verfügt die Maschine über ein elektronisches Handrad
- im Automatikmodus werden die vom Bediener festgelegten Werte im Schrupp- und Schlichtmodus, die Anzahl der Ausfeuerhübe und der Rückzug auf den Ausgangspunkt automatisch abgearbeitet
Hydraulik
- hervorragende Laufruhe bei niedrigem Temperaturaufbau gewährleistet beste Arbeitsergebnisse im Dauerbetrieb
- die hydraulische Tischlängsbewegung ist stufenlos regelbar, sehr konstant und mit weichem Richtungswechsel
- das externe Hydraulikaggregat mit Ölkühlereinheit sorgt für perfekte Temperaturstabilität im Dauerbetrieb
Magnetspannplatte
- die serienmäßige, große Magnetspannplatte ermöglicht verzugsfreies Spannen
- die im elektrischen System der Maschine integrierte Steuereinheit ermöglicht einfache Bedienung und damit schnelles Spannen und Entmagnetisieren für beste Produktionseffizienz
- Werkstück, Gewicht (max.) 270 kg
- Abstand Spindelnase - Tischoberfläche 580 mm
- Tischabmessungen 635x305 mm
- Abmessungen Magnetspannplatte 600x300 mm
- Skalenringteilung Y-Achse 0,005 mm
- Skalenringteilung Z-Achse 0,02 mm
- autom. Querzustellung Z-Achse 0,1 - 8 mm
- Drehzahl 1.450 1/min
- autom. Vertikalzustellung 0,005 - 0,05 mm
- Verfahrweg X-Achse 765 mm
- Verfahrweg Y-Achse 340 mm
- Vorschubhydr. Vorschub X- Achse 7 - 23 m/min
- Eilgang Y-Achse 480 mm/min
- Eilgang Z-Achse 990 mm/min
- Antriebsleistungen
- Motorleistung Hauptantrieb 4 kW
- Maße und Gewichte
- Schleifscheibenabmessungen 350x40x127 mm
- Abmessungen (Länge x Breite x Höhe) 2,9x2,2x1,9 m
- Gewicht 2.800 kg
Eigenschaft | Wert | Einheit |
---|---|---|
Baujahr | 2020 | |
Betriebsstunden | 1 | h |
Gewicht | 2800 | kg |
Länge | 2900 | cm |
Breite | 2200 | cm |
Höhe | 1900 | cm |
Dateiname | Dateityp | Dateigröße | |
---|---|---|---|
angebot_weipert_super_rubin_600_x_300.pdf | 346 KB | Download |
